Hướng dẫn thiết kế đường chạy điền kinh – Sân điền kinh 2024

Thiết kế đường chạy điền kinh bạn cần các vấn đề kỹ thuật gì? Quy chuẩn kỹ thuật cần áp dụng trong suốt quá trình thiết kế sân chạy điền kinh. Thảm cao su tổng hợp chuyên dụng trong thiết kế và thi công đường chạy điền kinh?

Thiết kế đường chạy điền kinh bao gồm những môn thể thao nào?

Liên đoàn điền kinh thế giới (IAAF) và Liên đoàn điền kinh Việt Nam (VAF) phối hợp quản lý nhiều môn thể thao điền kinh khác nhau trong các sự kiện thể thao trong nước và quốc tế. Trong đó có một số môn điền kinh chính được tổ chức và giám sát bởi IAAF và VAF, như sau:

  • Chạy sprint: 60 m, 100 m, 200, 400m
  • Chạy vượt rào gồm: 110m và 400m vượt rào nam; 100m và 400m vượt rào nữ
  • Chạy dài :800m, 1500m
  • Chạy đường trường ( (chạy việt dã): 3000m, 5000m, 10,000m
  • Đi bộ nhanh: 20 km, 50 km (Áp dụng cho cả nam và nữ)
  • Môn nhảy cao: Nhảy cao nam và nhảy cao nữ
  • Môn dù lượn: Dù lượn nam và Dù lượn nữ
  • Môn ném lao: Ném lao nam và Ném lao nữ
  • Môn ném đĩa: Ném đĩa nam và Ném đĩa nữ
  • Môn ném búa: Ném búa nam và Ném búa nữ
  • Môn ném tại dài (Đẩy tạ): Đẩy tại nam và Đẩy tạ nữ
  • Môn Thập nhị phân: Nam và Nữ
  • Môn nhảy sào: Nam và Nữ

Ngoài ra, các nước có thêm các môn điền kinh khác nhau. Tuy nhiên, các môn này thường không có trong các giải thi đấu quốc tế theo quy định của IAAF.

Do đó, Thi thiết kế sân chạy điền kinh chúng ta cần tính toán đến tất cả các mồn điền kinh để đảm bảo thiết kế đầy đủ và chính xác nhất.

Thiết kế đường chạy điền kinh
Sơ đồ thiết kế đường chạy điền kinh tiêu chuẩn IAAF

Quy chuẩn cần áp dụng trong thiết kế đường chạy điền kinh

Để đảm bảo tính công bằng, an toàn và phát huy tối đa hiệu quả thi đấu của vận động viên, IAAF đã ban hành bộ quy chuẩn, tiêu chuẩn bắt buộc cần phải áp dụng trong thiết kế đường chạy điền kinh và sân thi đấu các môn điền kinh thuộc IAAF quản lý. Chỉ các sân đáp ứng đủ các tiêu chuẩn kỹ thuật và cơ sở vật chất theo quy định của IAAF mới được tổ chức các giải điền kinh Quốc tế do IAAF tổ chức.

Các bạn nên thảm khảo ý kiến của Liên đoàn điền kinh Việt Nam (VAF) hoặc các công ty chuyên nghiệp trong thi công sân điền kinh để được tư vấn và thiết kế sân chạy điền kinh của bạn đảm bảo kỹ thuật hơn.

Các bạn có thể download tài liệu tại muc: Thi công đường chạy điền kinh

Thiết kế đường chạy điền kinh – Một số điểm cần chú ý?

Thiết kế sân chạy điền kinh cần tính toán một giải pháp tổng thể cho đường chạy điền kinh và nhiều môn điền kinh khác. Các giải pháp cần đảm bảo các yêu cầu cơ bản mang tính bắt buộc của IAAF bao gồm nhiều yếu tố, như:

Thiết kế sân chạy điền kinh
Hình ảnh sân điền kinh được thi công theo tiêu chuẩn IAAF
  • Kích thước và hình dạng sân:
    • Thiết kế đường chạy điền kinh cần tính toán kích thước cho với nhiều môn điều kinh khác nhau, như: chạy sprint, chạy dài, nhảy, ném lao,…
    • Kích thước cụ thể của mỗi khu vực các môn thi đấu khác nhau phải tuân thủ các tiêu chuẩn quốc tế của IAAF.
  • Bề mặt của sân:
    • Hiện này, Bề mặt điền kinh được quy chuẩn là cao su tổng hợp dày từ 13-15mm được thử nghiệm đạt chuẩn bởi Sports Labs. Khi thiết kế sân điền kinh, các bạn có thể lựa chọn thảm SuKa WS 141 là một trong những sản phẩm đảm bảo tiêu chuẩn do Sports Labs thử nghiệm và cấp chứng nhận Test mẫu.
    • Đường chạy đà của các môn nhảy xa, nhảy cao, ném lao,…đều phải sử dụng thảm cao su tổng hợp.
  • Hệ thống hạ tầng:
    • Hệ thống thoát nước phải được thiết kế để đảm bảo sân luôn khô ráo và sẵn sàng cho các sự kiện.
    • Các hệ thống đèn chiếu sáng cần được cân nhắc nếu sự kiện diễn ra vào ban đêm.
  • Khi thiết kế sân điền kinh cũng cần tính toàn đến các thiết bị cần sử dụng
    • Rào vượt rào phải tuân thủ kích thước và chiều cao chuẩn của IAAF.
    • Khu vực thi đấu thập nhị phần cần có bề mặt phẳng, chống trơn trượt và đảm bảo an toàn cho vận động viên.
    • Bảng biển, đồng hồ tính giờ,…đều phải sử dụng của các thương hiệu đã được kiểm định bởi IAAF.
  • An ninh và y tế:
    • Các sân điền kinh cần có các phương tiện an ninh và y tế đầy đủ để đảm bảo an toàn cho tất cả người tham gia và khán giả.
  • Kiểm định:của IAAF hoặc VAF trong quá trình thiết kế, thi công và dự án hoàn thành
    • Thiết kế đường chạy điền kinh và các sân điền kinh khác phải tuân thủ các tiêu chuẩn quốc tế và phải được IAAF kiểm định cấp giấy chứng nhận mới đủ điều kiện để tổ chức các giải điền kinh mang tầm Quốc tế thuộc quản lý của Liên đoàn điền kinh thế giới.
  • Khả năng mở rộng và linh hoạt:
    • Thiết kế đường chạy điền kinh và sân điền kinh cần tính toàn đến tính linh hoạt để có thể mở rộng hoặc điều chỉnh khi cần thiết, phục vụ cho việc tổ chức các sự kiện lớn hơn hoặc thay đổi Luật chơi trong tương lai.
  • Khả năng tiếp cận và giao thông:
    • Cần có các cơ sở hạ tầng vận tải phù hợp để khách hàng, nhân viên và các thành viên có thể tiếp cận dễ dàng.
    • Các phương tiện cứu hộ, phòng cháy cháy nổ hoặc sơ tán khẩn cấp cần được tính toán kỹ lưỡng.
  • Một số kích thước cơ bản cần nhớ trong thiết kế đường chạy điền kinh.
    • Đường chạy tiều chuẩn bao gồm 8 làn chạy và 8-10 làn chạy 100 m.
    • Đoạn thẳng Khu vực chuẩn bị xuất phát cần có tối thiếu là 5m để VĐV chuẩn bị và khởi động
    • Đoạn thẳng khu vực xả đà sau vạch đích tối thiểu là 15m
    • Hai đường chạy thẳng có chiều dài là: 84,39m
    • Bán kính của 2 bán nguyệt làn nhỏ nhất là 36,5m
    • Chiều rộng của 1 làn chạy là 1,22 m (Bao gồm cả vạch)
    • Ngoài ra cũng có thể làm theo sơ đồ khác, thảm khảo thêm tại: Thi công đường chạy điền kinh
Thiết kế đường chạy điền kinh
Mô hình thiết kế đường chạy điền kinh tiêu chuẩn IAAF, bao gồm nhiều môn thi đấu thể thao khác nhau

Thảm cao su SuKa WS 141 có đặc điểm gì?

Thảm cao su tổng hợp SuKa WS 141 là dòng sản phẩm cao cấp, được SuKa Việt Nam phát triển chuyên dụng cho thiết kế đường chạy điền kinh với tiêu chuẩn thi đấu chuyên nghiệp. SuKa WS 141 có các đặc điểm chính như sau:

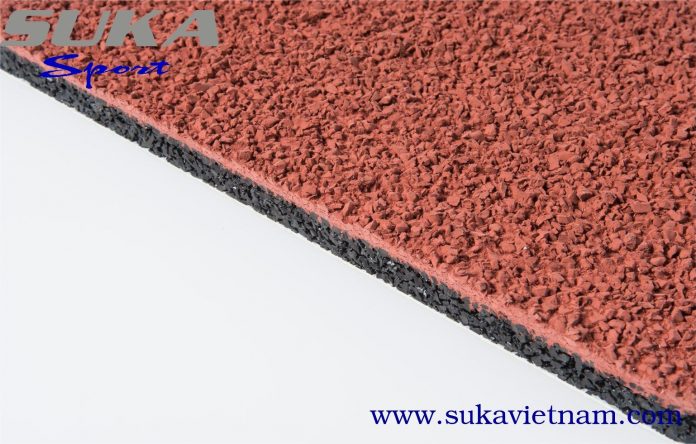

Thảm cao su Suka SW 141 – Sandwich System
Hình ảnh Thảm cao su SuKa SW 141 chuyên dụng cho bề mặt sân chạy điền kinh
  • Bề mặt không thấm nước.
  • Hiệu suất đàn hồi, chống sốc đặc biệt tốt
  • Chi phí đầu tư trung bình
  • Phù hợp với các nhiều vùng khí hậu. Đặc biệt là khu vực Châu Á.
  • Nhiều màu sắc, Có thể đáp ứng theo thiết kế của Chủ đầu tư.
  • Là thảm chuyên dụng cho các sân thi đấu chuyên nghiệp, được sản xuất và thử nghiệm theo tiêu chuẩn: Iso 9001-2015; An toàn hóa chất RoSH 2.0 & US Public 110-314; Test tiêu chuẩn Sports Labs

Kết cấu của thảm cao su tổng hợp SuKa SW 141

  • Lớp 1: Primer – Keo PP 101
  • Lớp 2: Thảm Elastic, Độ dày 10 mm – Hạt cao su Sbr + Keo PB 103
  • Lớp 3: Chống thấm Waterproofing – Keo PC 201
  • Lớp 4: Ổn định bề mặt Stable, Độ dày 2.0 mm – Keo PC 201
  • Lớp 5: Tạo ma sát Surface, Độ dày 2.1 mm – Hạt cao su Epdm
  • Lớp 6: Kháng UV resistance – Keo TC 205
  • Lớp 7: Kẻ line – SuKa PU Line
  • Tổng độ dày trung bình: 14.1 mm. – Độ bền từ 8-12 năm
thi-cong-san-chay-dien-kinh
Kết cấu thảm cao su SuKa FP 135. Sản phẩm chuyên dụng cho bề mặt đường chạy điền kinh.

Tại sao phải nắm rõ Luật điền kinh mới có thể thiết kế sân điền kinh theo đúng tiêu chuẩn IAAF?

Luật điền kinh quy định khá phước tạp, do đó chúng ta cần nắm được Luật mới có thể thiết kế đường chạy điền kinh và sân điền kinh một cách chính xác. Ví dụ như:

  • Đo cự lý làn chạy đầu tiền (Làn chạy gần sân bóng đá) sẽ đo cách vạch phía trong sân bóng đá là 30 cm. từ làn chạy thứ 2 khoảng cách tính cự lý này sẽ cách vạch là 20 cm => Như vậy, hoàn toàn cự lý của làn chạy không phải được đo ở vạch kẻ hay là ở giữa làn mà IAAF quy định khác.
  • Thảm cao su tổng hợp giành cho đường chạy đà của các môn nhảy xa, nhảy cao có độ dày là 15mm, không phải là 13mm như đường chạy điền kinh.
  • Vạch cho chạy 100m, chạy vượt rào,…là khác màu nhau được quy định rõ ràng.
  • Còn nhiều vấn đề khác mà chúng ta cần nắm được Luật điền kinh thì mới hiểu được chúng đa đang thiết kế đúng hay không.

Quý khách có nhu cầu tư vấn thiết kế đường chạy điền kinh hoặc thi công sân điền kinh. Vui lòng liên hệ SuKa Sports để được tư vấn chi tiết:

Tel: Ms. Hậu: (+84) 822 088187; Mr. Chung: (+84) 984 272877

Email: sukasports.vn@gmail.com

Tham khảo thêm: Thi công đường chạy điền kinhCấu tạo sân chạy điền kinhTrồng cỏ sân bóng đáThi công sân Tennis
